BEFOX - Basınç Fonksiyon Jeneratörü

BEFOX - Basınç Fonksiyon Jeneratörü

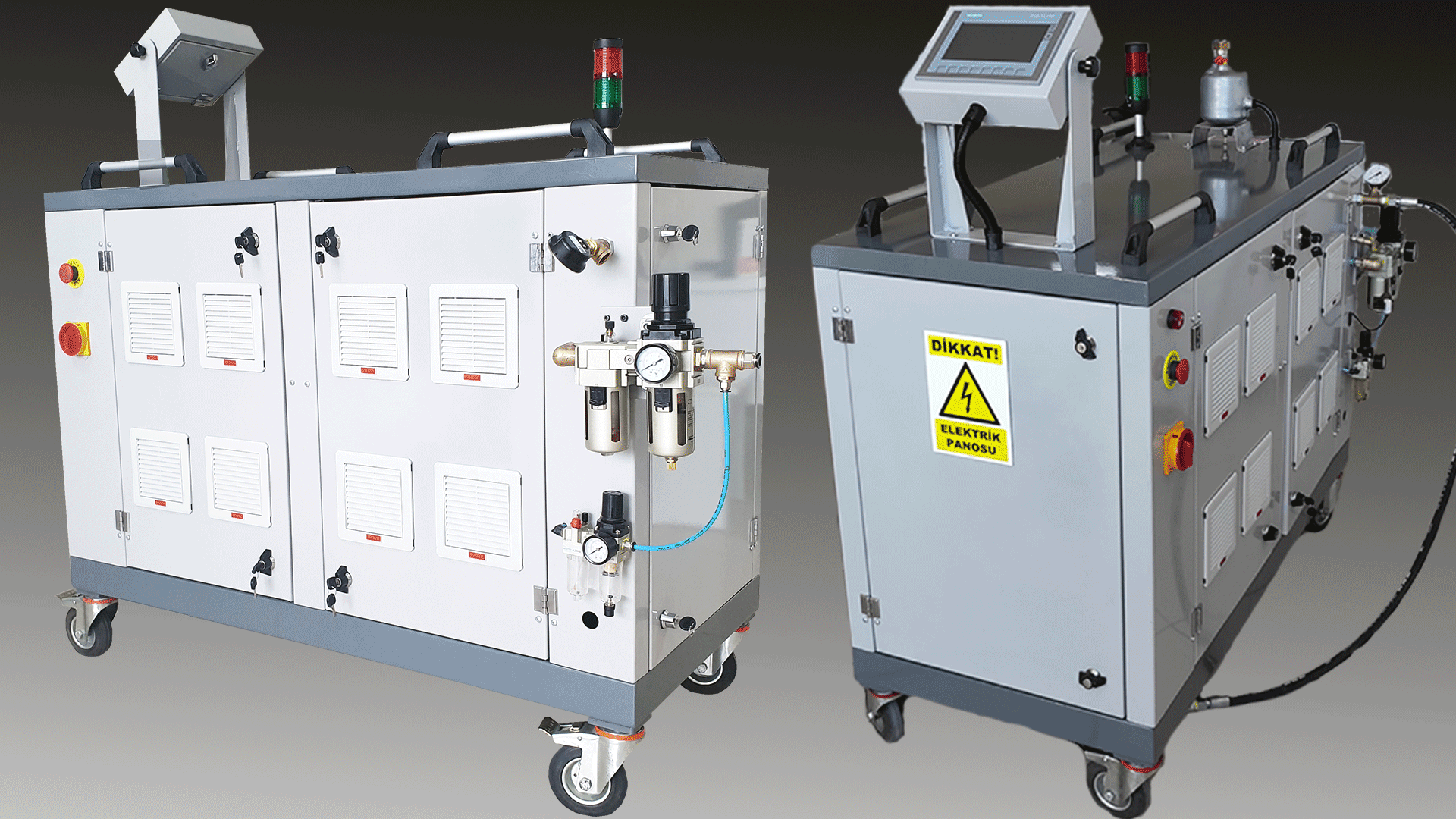

Endüstriyel ve labaratuvar ortamlarına uygun tasarımı ile uzun ömürlü ve güvenli kullanıma uygun tasarladığımız BEFOX Basınç Fonksiyon Jenaratörü, otomotiv sektöründe kullanılan özel hortumların yaşlandırma testlerini yapmak için özel olarak tasarlanmıştır. Yaşlandırma testleri için kullanılan klimatik kabinlere uyumludur. İsteğe özel yüksek ve düşük sıcaklıklarada sızdırmazlık sağlayacak kollektör tasarımlarımızla da destek vermekteyiz.

Çalışma prensibi kısaca, ayarlanan basınç değerini ayarlanan sürede basınçlandırıp boşaltmayı sağlar. İki ayrı çalışma modunda test yapabilir

Dinamik Çalışma Modu:

  • Doldurma Basıncı: 0,5bar – 12bar
  • Boşaltma Basıncı: 0 bar
  • Süre: 1,8sn-3sn
  • Çevrim: 1 - 350000
  • Statik Çalışma Modu:
  • Doldurma Basıncı: 0,5bar – 12bar
  • Boşaltma Basıncı: 0 bar
  • Süre: 3sn-42gün

GENİŞ BASINÇ ARALIĞI

Kolay bulanabilen 8 bar’lık hava şebekesinin sağladığı dalgalı hava basıncını 0,5 bar ile 12 bar basınç aralığındaki basınçlara çok hassas bir şekilde ulaşmasını sağlar.

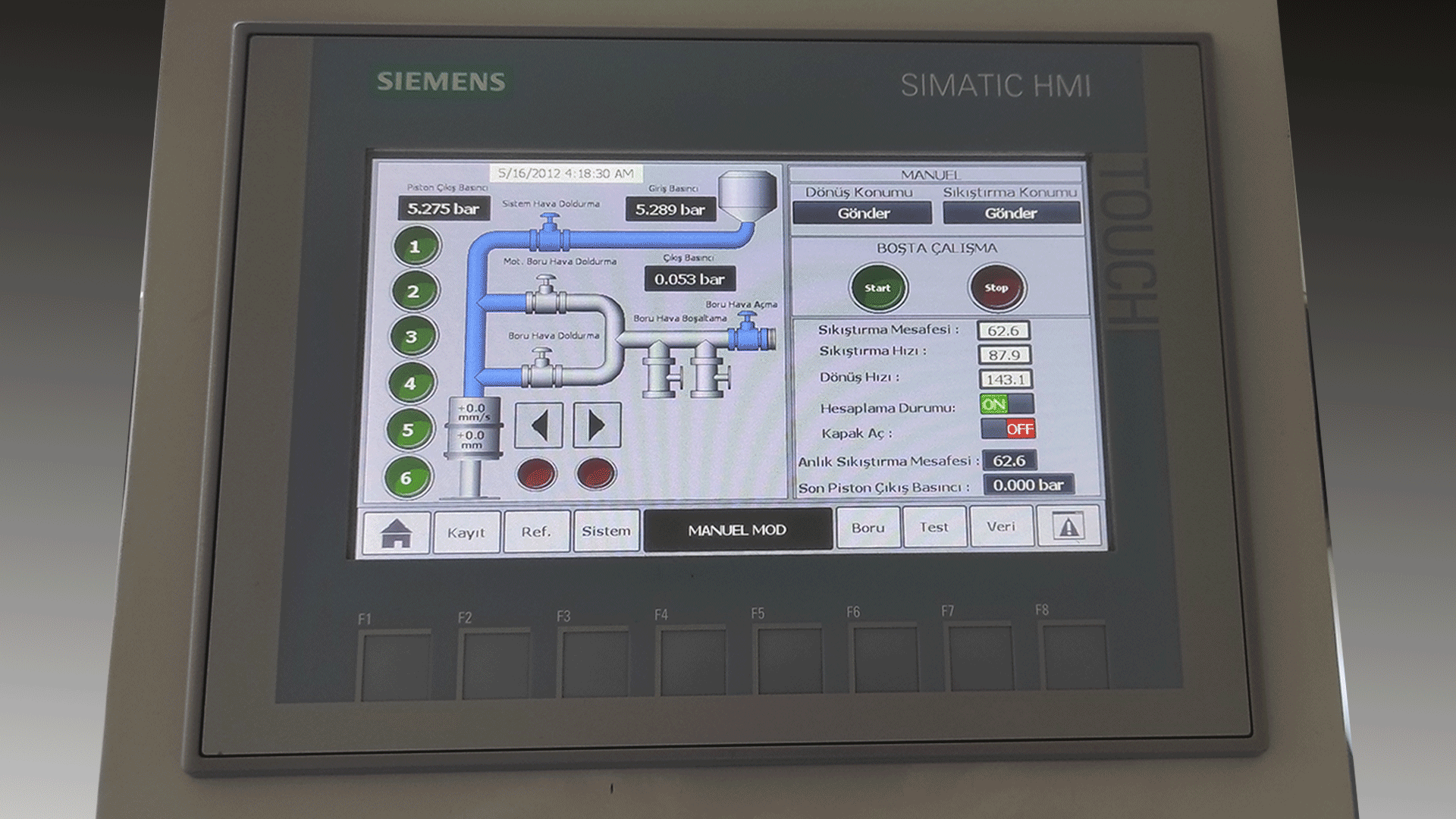

0,5 bar ile 12 bar arasında istediğiniz çıkış basıncını HMI ekranı üzerinden kolay bir şekilde ayarlanabilir.
En az 5 bar ‘lık bir hava basıncını kullanarak 12 bar gibi yüksek hava basınçlarına 1 saniyeden daha az sürede kolaylıkla ulaşabilir.
BEFOX sadece basınçlandırmak için değil aynı zamanda kısa sürede basınçlı havayı atmosfer basıncına eşitler.


UZUN SÜRELİ ÇALIŞMA


BEFOX dinamik çalışma modunda, 350000 çevrim sayısını 7/24 durmaksızın çalışarak testi tamamlar.
BEFOX sabit basınç modunda, 42 gün gibi uzun bir süre boyunca ayarladığınız basınç değerini çok düşük toleranslar içinde basınçlandırabilir.
Test esnasında sistemde herhangi bir hava kaçağı veya toleranslar dışında bir durum oluştuğunda otomatik olarak tespit eder.


HASSASİYET ve GÜÇ

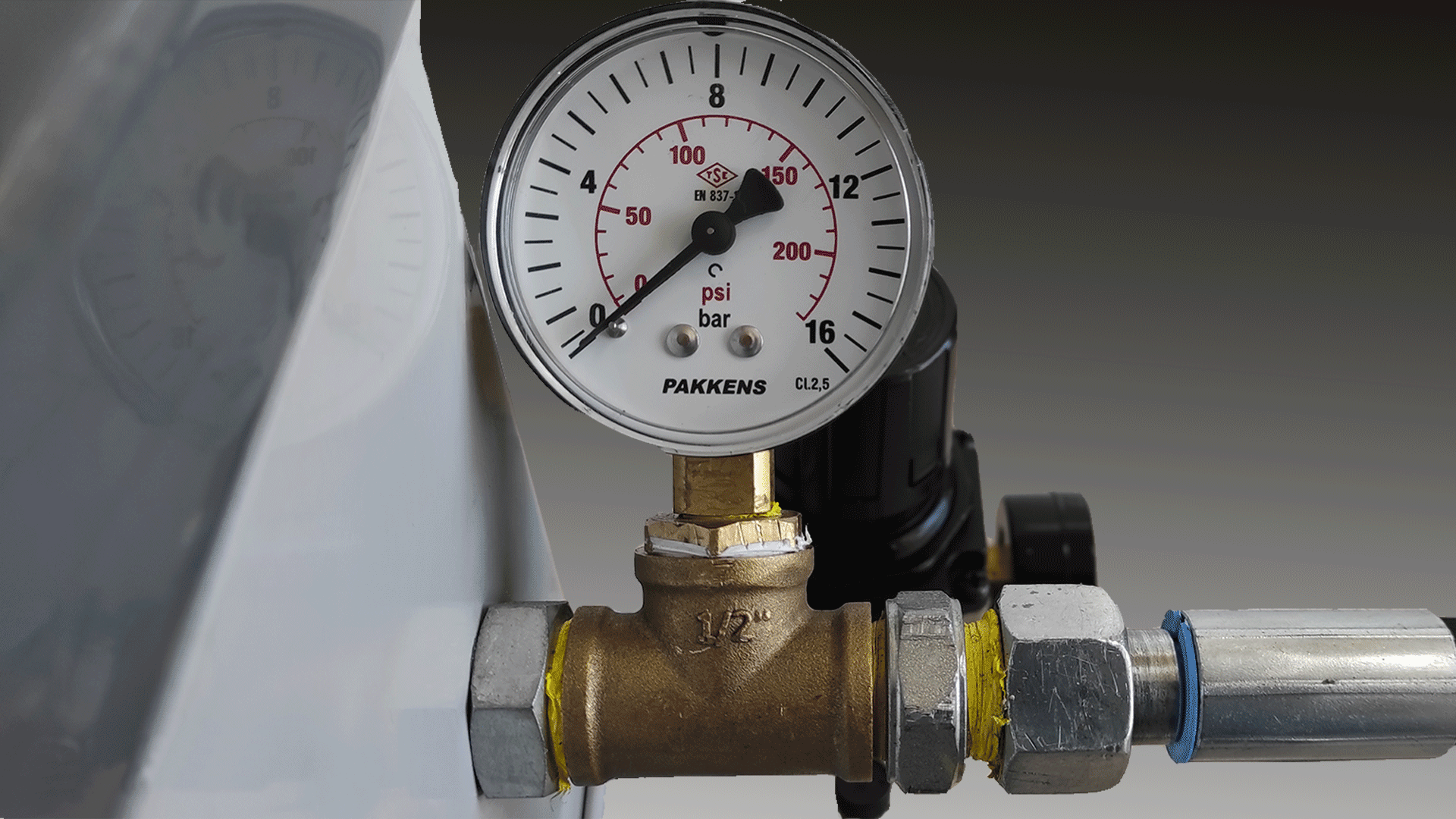

BEFOX en yüksek ve en düşük basınç değerlerinde bile ± 0.01 bar’lık hassasiyete sahiptir.
12 bar’lık bir basıncı, test edilecek ürünlere sağlamak için 2 tonluk yüke karşılık gelecek şekilde bir kuvvet uygulayarak basınçlandırmayısağlar.

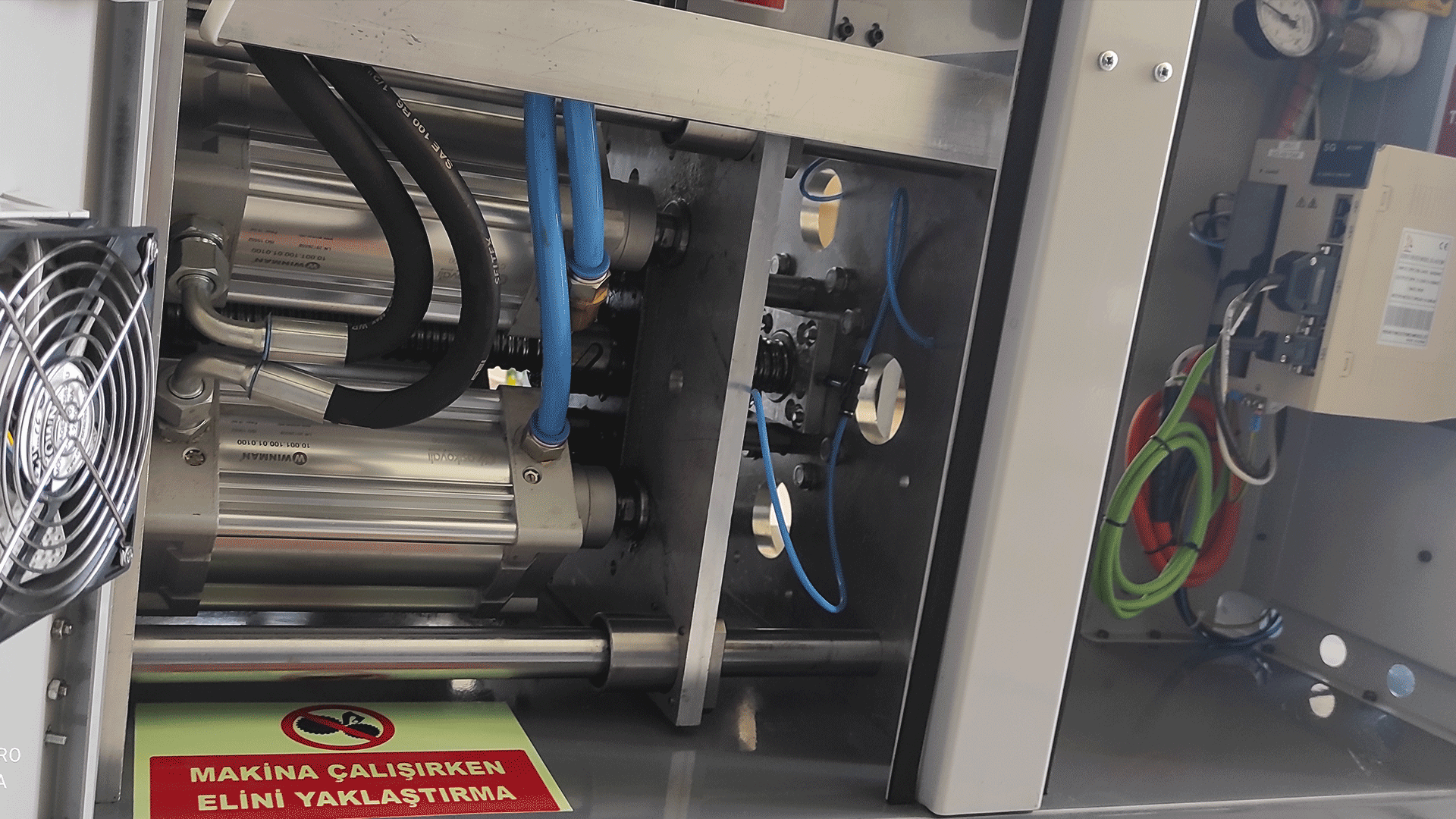

Bu hassasiyeti ve gücü sağlamak için daha önce benzerini görmediğimiz servo motorlu bir sistem tasarladık. PID kontrol algoritmasıyla destekliyerek sistemimizi rakipsiz hale getirdik.


VERİ TOPLAMA ve UZAK ERİŞİM

BEFOX test verilerini uygun şekilde kaydını yapar. Ethernet alt yapısıyla bu verilere kolaylıkla erişim sağlamanıza imkan sunar.
BEFOX web arayüzü sayesinde pc, tablet, telefon üzerinden test durumunu, basınç değerlerini takip etmenize imkan sunar.
Bu verileri belirli aralıklarla veri depolama sistemine kaydeder. Bu veriler elektrik kesintisi olsa bile kaybolmaz.
Bu arayüz sayesinde mesai saatleri dışında da test durumunu görmenize yardımcı olur.

Kaydedilen Parametreler
  • Ortalama Basınç
  • Minimum Basınç
  • Maksimum Basınç
  • Tolerans Dışı Çevrim Sayısı
  • Örnekleme Sayısı
  • Tarih/Saat


Özellikleri

  • Basınç Aralığı                          0,5 bar -12 bar
  • Basınç Hassasiyeti                   ± 0,01 bar
  • Çevrim Süresi Aralığı               Dinamik : 1800ms-3000ms
                                                   Statik: 3000ms – 42 gün
  • Dinamik Çevrim Sayısı (max)    350000
  • Basınçlandırma Kapasitesi         1000 cm³
  • Hava Girişi                               12 bar için : 5 bar – 7 bar
                                                    0.5 bar için: 0.4 bar – 0.5 bar
  • Sıvı ile Çalışma Özelliği             Var – Antifiriz , Su
  • Çıkış Çalışma Sıcaklğı              -30 °C – 150 °C
  • Maksimum Basınç                     13,5 bar
  • Minimum Basınç                       0.45 bar
  • Besleme Voltajı                         220VAC 50Hz
  • Güç                                          3000 W
  • Motor                                       30 Nm Servo Motor
  • Gürültü Seviyesi                        75 dB
  • Güç Kablosu                              3x2.5 mm² 3m
  • Haberleşme Alt Yapısı                 Ethernet
  • Web Arayüzü                              Var
  • Veri Toplama                              Var
  • Kontrol                                      Simens S7-1200 PLC
  • Ekran                                        7’’ KTP700 HMI
  • Ağırlık                                       200 kg
  • Boyutlar                                     85Gx145Yx140D
  • Gövde Malzemesi                         Toz Boyalı Çelik
