HOT EMBOSSING - Sıcak Kabartma Üretim Hattı

HOT EMBOSSING - Sıcak Kabartma Üretim Hattı

HOT EMBOSSING üretim hattı, otomotiv tesktilinde kullanılan koltuk kılıfı gibi kumaşların üzerinde üç boyutlu (kabartma) desen oluşturmak amacıyla özel olarak tasarlanmıştır. Operatör müdahalesi olmadan rulodan ruloya üretim kabiliyeti sayesinde Yalın Üretim ilkelerinin büyük bir kısmını karşılamaktadır.

ÇALIŞMA PRENSİBİ

Desenli kalıp ve düz kalıp, birbirinden bağımsız 64 ısıtma bölgesi ile ayarlan sıcaklık değerine hassas olarak ulaştırılır.

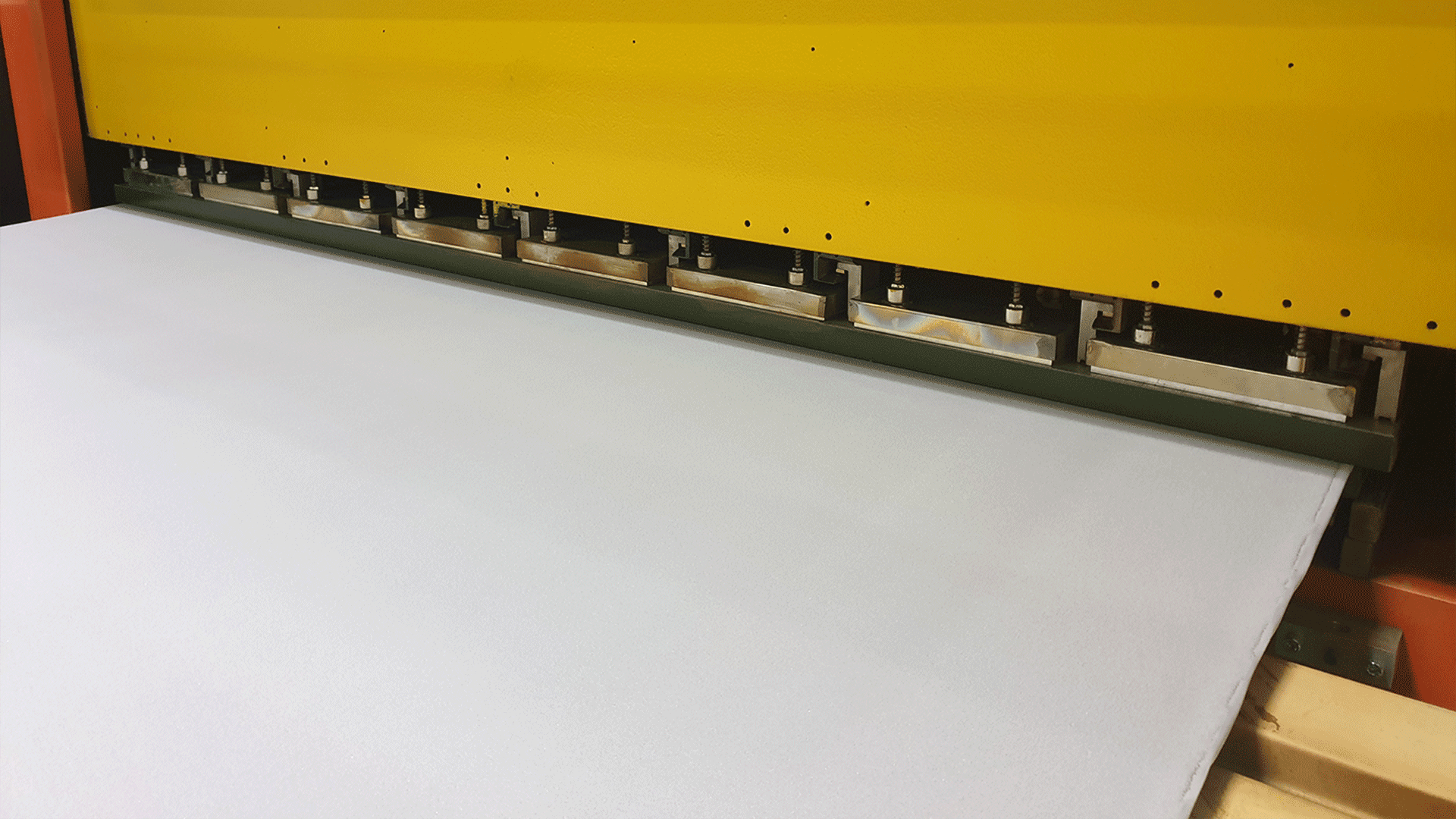

Elektromekanik servo pres sistemi ile yapıştırma süresi boyunca, kumaş iki kalıp arasında sıkıştırılır.
Süre sonunda kabartma işlemi tamamlanır. Otomatik olarak yeni kumaş pres sistemine verilerek işlemler tekrar eder.

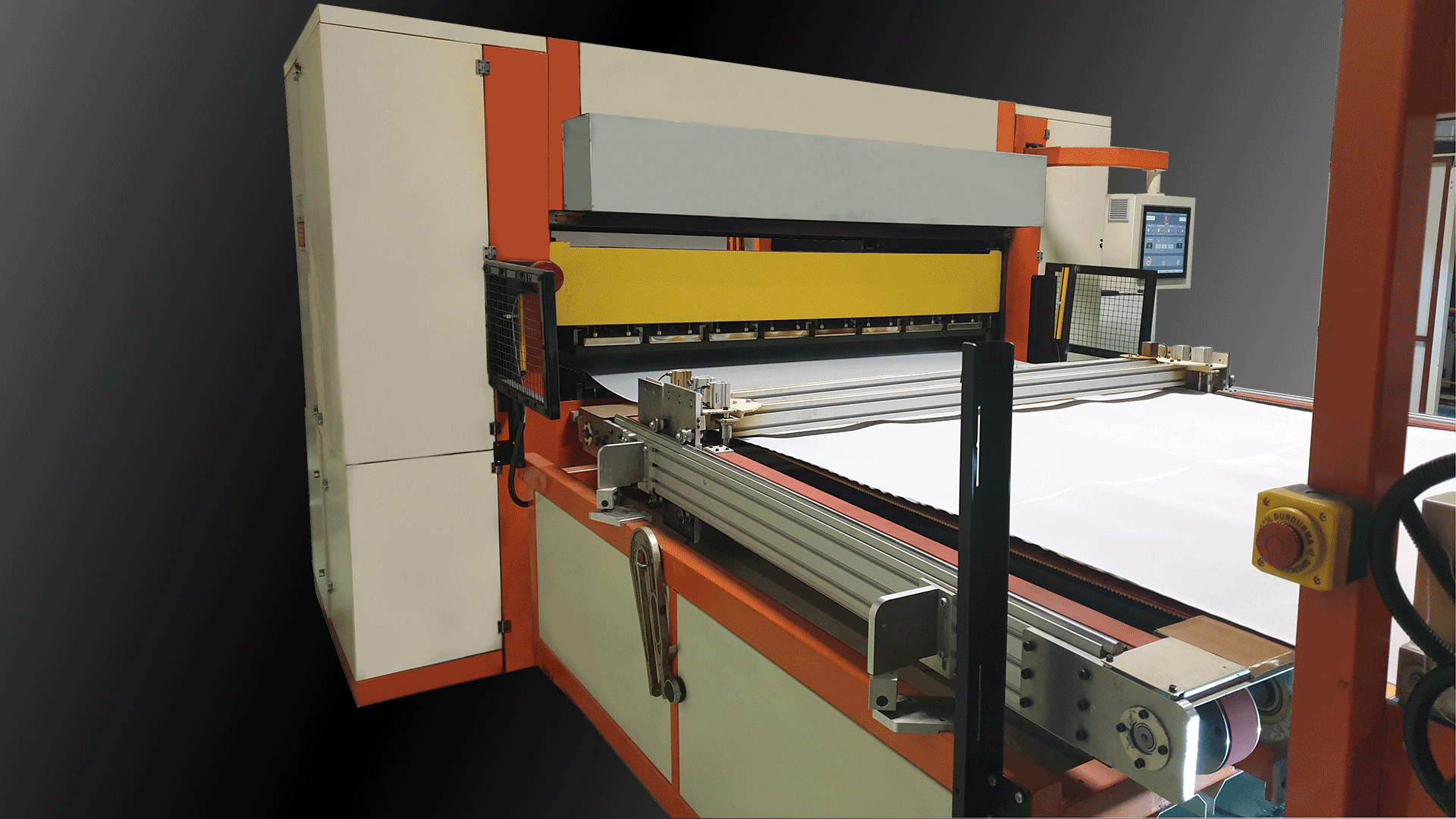

ELEKTROMEKANİK SERVO PRES

Konvansiyonel hidrolik pres sistemlerinde yaşanan dengesizlik, güç kontorolü sorunu, yağ ısınması, sızdırmazlık elemanlarının yağ kaçırması gibi sorunlar nedeniyle bakım ve işletme sorunları oluşmaktadır.
Bu sebeble sıcak sistemlerde daha verimli çalışabilen, hassas konumlama ve güç kontrolünün kolaylıkla yapılabildiği son teknoloji elektromekanik servo pres sistemini bu üretim hattımıza uyguladık.

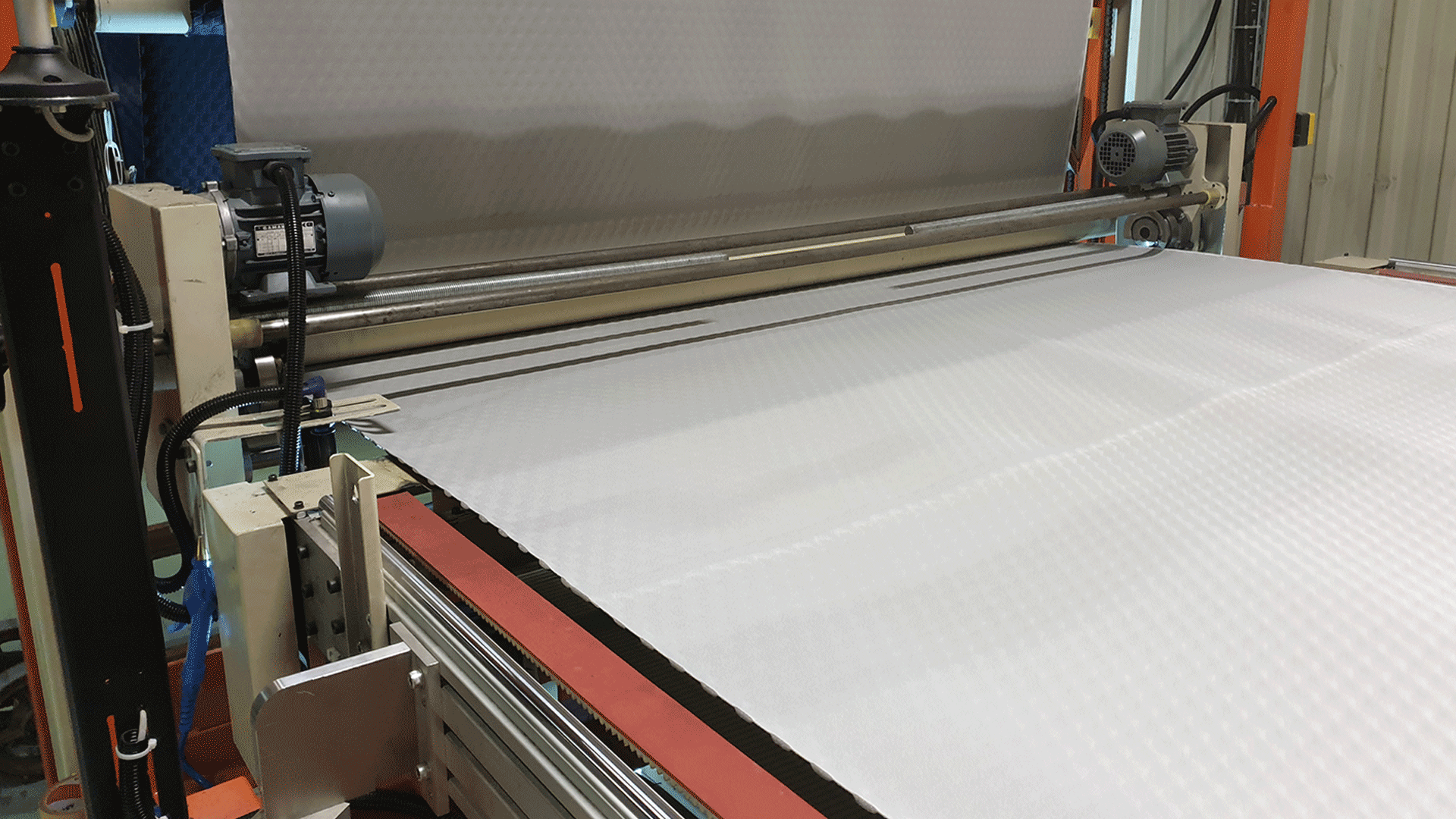

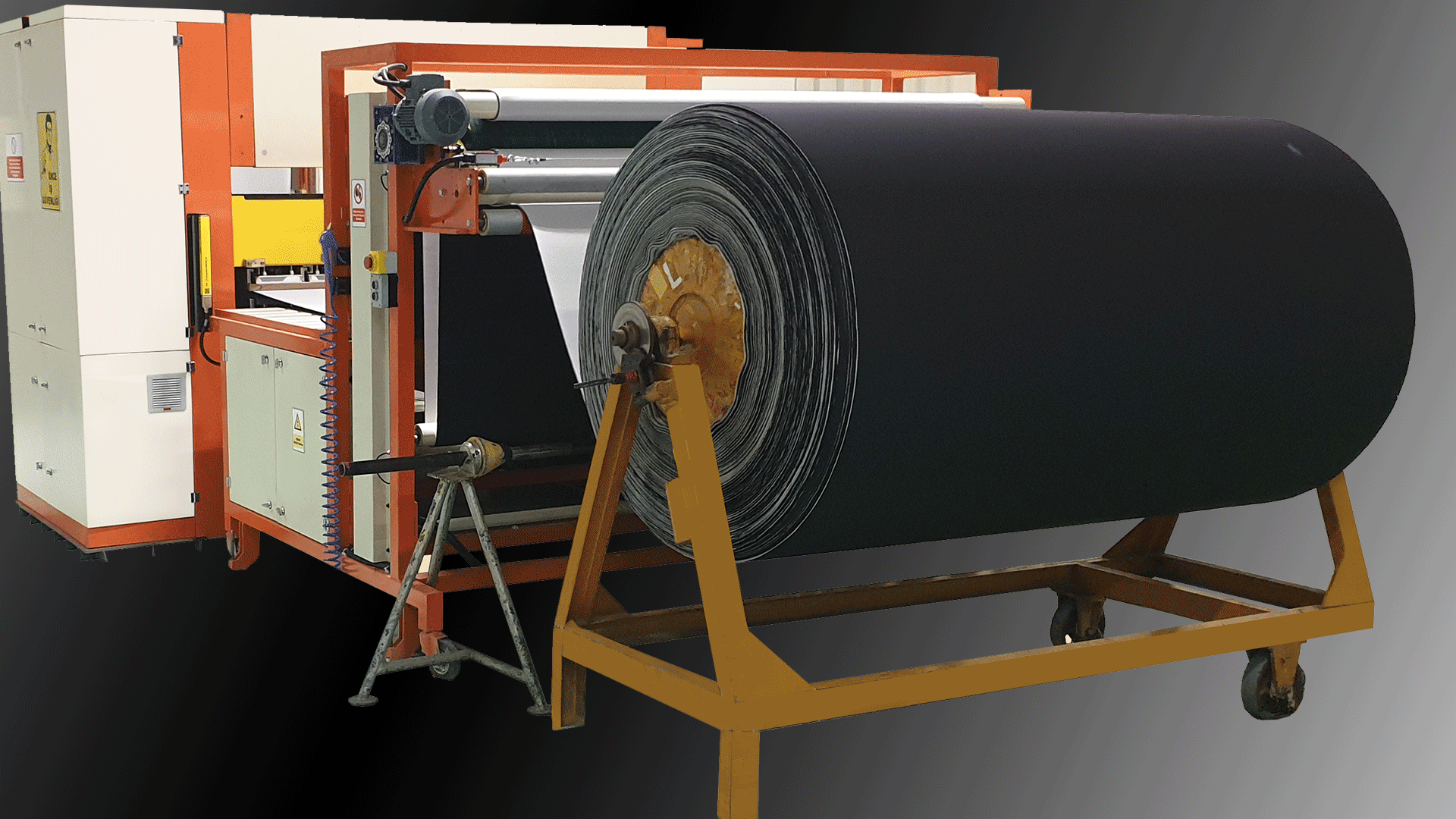

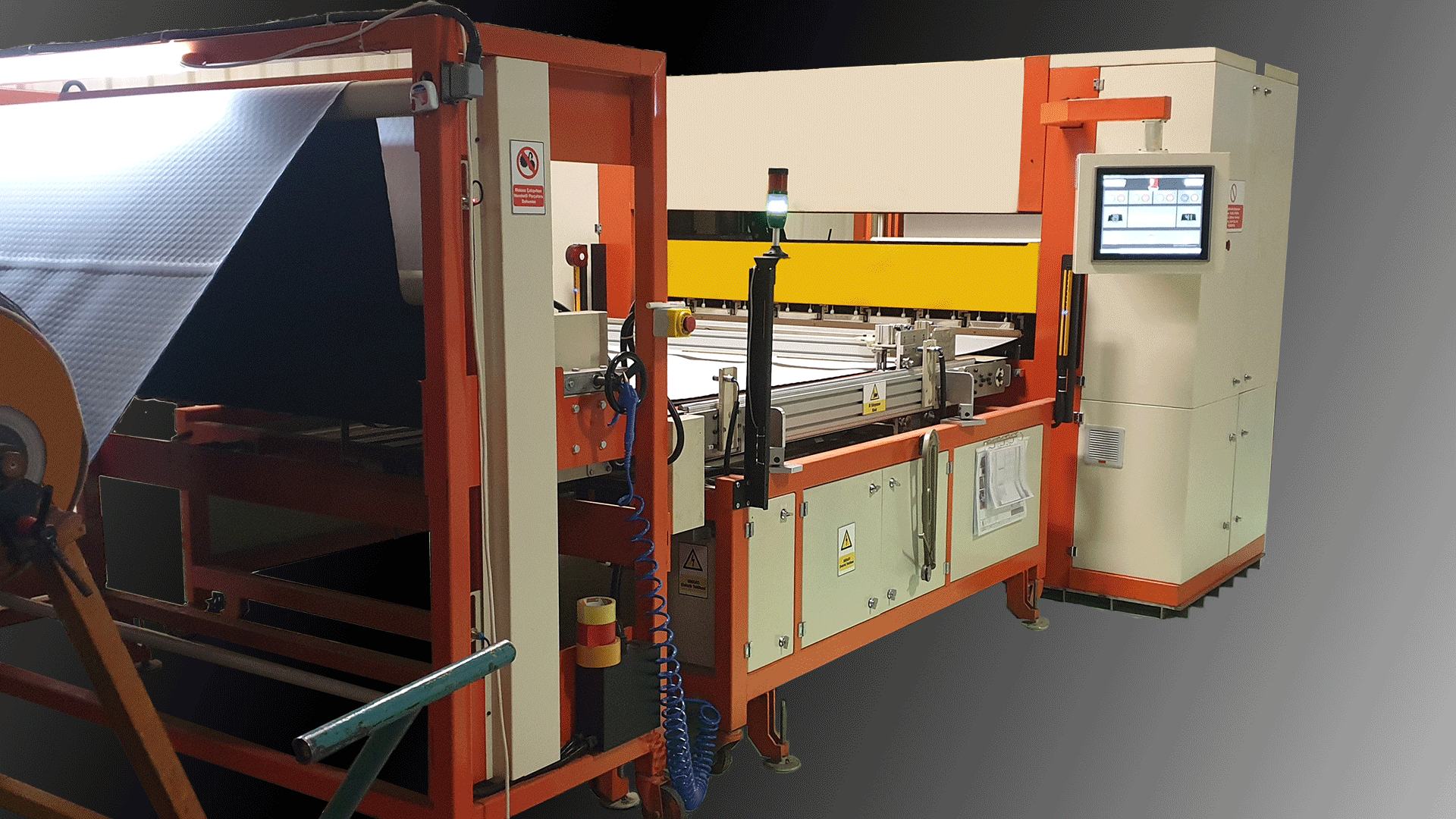

Bu üretim hattı kolay kurulum ve taşıma için modüler olarak tasarlanmıştır. Bu modüller sırasıyla dog hizalayıcı, kumaş besleme ünitesi, sıcak pres ünitesi, çıkış kenar kesme ve sarma ünitesidir.


HASSAS VE DENEGELİ ISITMA

Sıcak kabartma sistemlerinde en önemli ihtiyaç kalıp yüzeyinde sıcaklığın homojen olmasıdır.

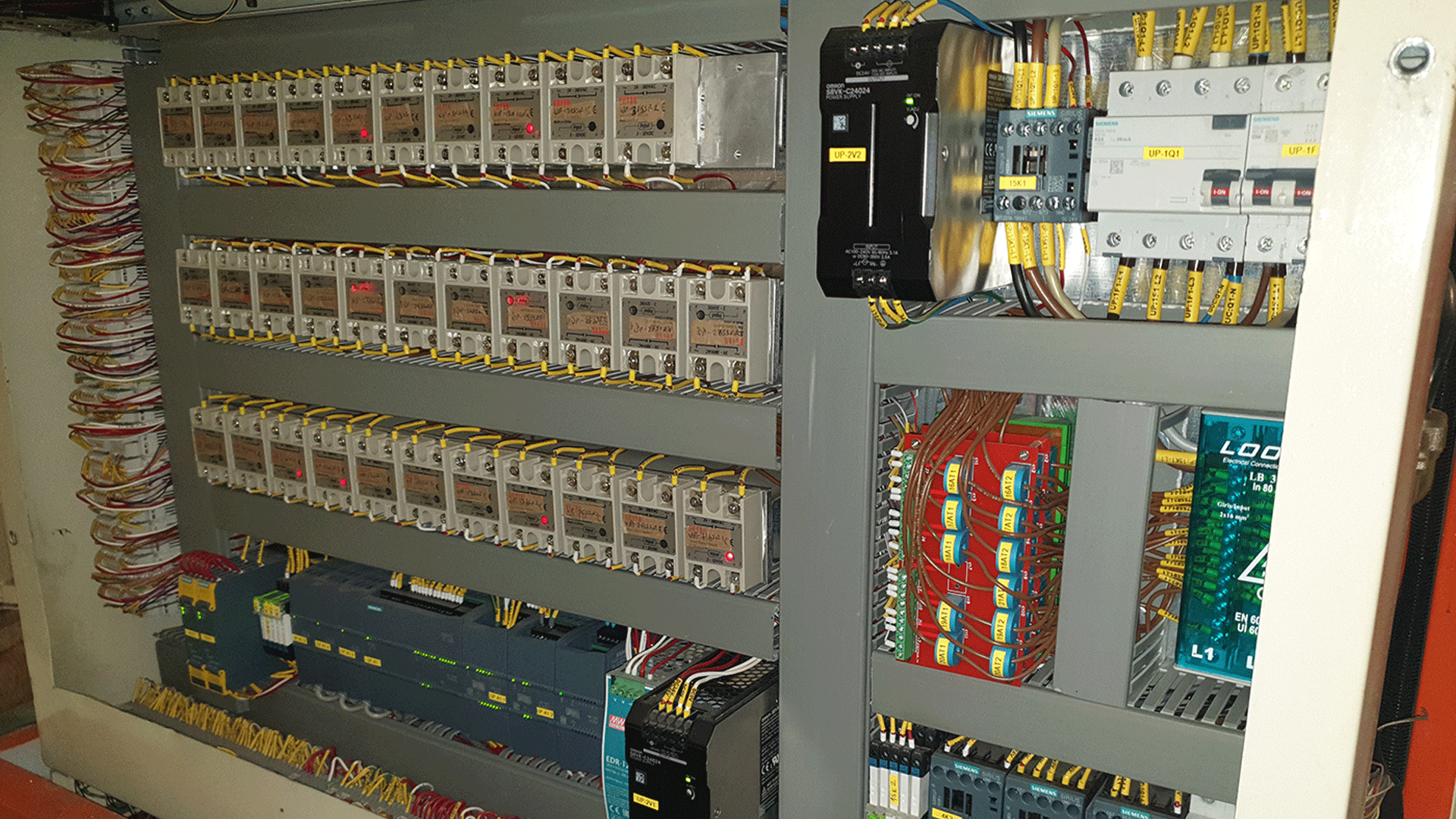

Bu ihtiyacı sağlamak için Birbirinden bağımsız 32+32 adet ısıtma bölgesi vardır. Her bölge yüzey temaslı ısıtma elemanları ile hassas ve hızlı bir şekilde ayarlanan sıcaklığa ulaştırılır.
Oparatör paneli üzerinden ayrı ayrı yada toplu olarak ısıtma bölgelerinin sıcaklık değerleri değiştirilebilir. Bu sıcaklık ayarları hafızaya kaydedilip daha sonra tekrar yüklenebilir.


KALİTE

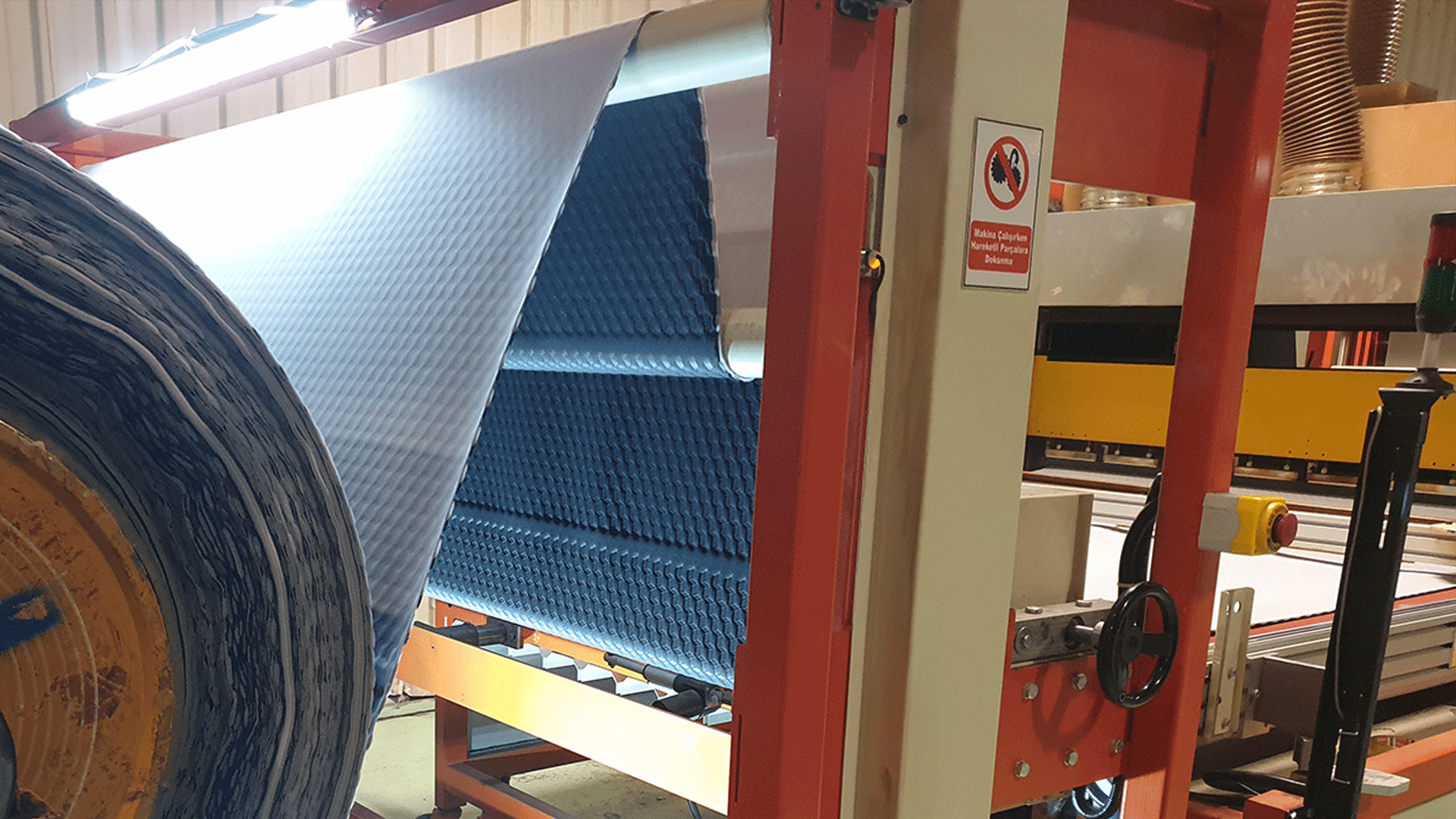

HOT EMBOSSING üretim hattının kuvvet, sıcaklık ve süre parametrelerinin kombinasyonu sınırsızdır. Bu sayede otomotiv kumaşları üzerinde kalınlık, parlaklık, derinlik ve blanket arası mesafeler esnek biçimde ayarlanabilir. Önde gelen otomotiv üreticilerinin öngördüğü üretim kalitesine rahatça ulaşılır

Özellikleri

  • Pres Gücü                                          400000 N
  • Servo Motor Sayısı                              4
  • Servo Motor Toplam Gücü                    22 kW
  • Servo Motor Toplam Sürekli Tork         140 Nm
  • Pres Çalışma Mesafesi                         400 mm
  • Pres Hızı                                            125 mm/sn
  • Rezistans Tipi                                      Plaka
  • Rezistans Sayısı                                   32+32
  • Rezistans Toplam Gücü                         48 kW
  • Sıcaklık Kontrol                                  PWM + PID
  • Kumaş Besleme Hızı                             500 mm/sn
  • Baskı Süresi Aralığı                             10sn-180sn
  • Dok Ortalayıcı                                     Var
  • Kumaş Besleme Ünitesi                         Var
  • Kumaş Kenar Kesme ve Sarma Ünitesi   Var
  • Kumaş Sarma Yöntemi                          Merkez Tahrikli
  • Besleme Voltajı                                    380VAC 50Hz
  • Güç                                                     38 kW
  • Haberleşme Alt Yapısı                            Ethernet
  • Reçete Kayıt Sistemi                             Var
  • Kontrol                                                Simens S7-1200 PLC
  • Ekran Panel                                          PC Windows 10
  • Gövde Malzemesi                                   Toz Boyalı Çelik
